发布日期： 2026-09-22
城市街头巷尾的铝合金垃圾箱，在服役多年后，表面布满划痕和污渍，终会被替换下来。这些退役的铝合金垃圾箱去了哪里？很多人以为它们直接被送进熔炉化成铝水，但事实远比这复杂。在进入熔炉之前，它们必须经历一道关键工序——破碎。这道工序直接决定了废铝的回收利用率和再生铝的品质。
为什么铝合金垃圾箱必须“先碎而后熔”？
铝合金垃圾箱通常不是纯粹的铝材。为了结构强度和功能性，箱体往往由铝合金型材、板材焊接或铆接而成，上面附着不锈钢紧固件、塑料内衬、橡胶脚垫，甚至残留的油漆涂层。如果整箱直接投炉，这些杂质会带来一系列麻烦：铁质紧固件会污染铝液成分，塑料和橡胶在高温下产生有害烟气，油漆涂层则会影响熔炼效率。
破碎的作用，首先在于“解离”。通过机械力将垃圾箱拆解成小尺寸碎块，原本紧密结合在一起的铝、铁、塑料等材料得以彼此分离，为后续的磁选、涡电流分选等工序创造条件。没有充分的破碎解离，后面的分选环节就无从谈起。
其次，破碎还解决了“投炉难”的问题。大型铝合金箱体体积大、形状不规则，直接投炉占用空间大、熔炼速度慢。破碎成小块或颗粒后，物料堆积密度显著提高，熔炼炉的投料效率和热利用率都能得到改善。
破碎机是怎么“啃”下一整只铝合金垃圾箱的？
目前用于铝合金物料破碎的设备，主流方案是剪切式破碎机，典型结构为双轴或单轴设计。以双轴剪切式破碎机为例，其核心工作部件是两根相对旋转的刀轴，每根轴上安装着多片经过特殊热处理的高强度刀片。当垃圾箱通过进料系统送入破碎腔后，两根刀轴以较低转速、较高扭矩的方式运行，刀片像一把巨型剪刀一样，对物料进行剪切、撕裂和挤压的联合作用。
这种“低速大扭矩”的设计并非随意选择。铝合金虽然硬度不高，但垃圾箱的型材往往带有空腔结构，壁厚不均，加上铆接或焊接的连接方式，整箱的刚性并不小。如果使用高速冲击式破碎，刀片磨损会非常快，而且容易产生大量粉尘和噪音。低速剪切则能在较低能耗下平稳地“咬碎”物料，同时减少细粉的产生。
刀片的材质和转速是决定破碎效果的两项关键参数。针对铝合金这类软金属，刀片通常采用中碳合金钢或高合金耐磨钢，部分高端机型使用DC53高合金耐磨钢，经特殊淬火处理后，单套刀片可处理的铝合金物料量可达千吨以上。转速方面，针对铝合金门窗、垃圾箱等物料的撕碎设备，主轴转速通常控制在每分钟10到25转之间，根据物料厚度自动调节扭矩，厚壁型材采用更低转速、更大扭矩的模式。
破碎只是一步：碎块如何“各回各家”
破碎后的铝合金碎块中仍然混杂着多种材料。垃圾箱上的不锈钢螺栓、铁质铰链、塑料衬板碎片，都需要经过多道分选工序才能彻底分离。
一道通常是磁选。利用电磁铁或永磁体将铁磁性物质从物料流中吸出，这一步可以去除绝大部分铁质紧固件和钢制配件。
二道是涡电流分选，也是铝回收中关键的分选技术之一。其原理是：当铝、铜、锌等非铁金属碎块通过高速旋转的磁辊产生的交变磁场时，会在金属内部感应出涡电流，涡电流又产生与磁场方向相反的磁场，从而对金属碎块施加排斥力。不同金属的导电率不同，受到的排斥力大小也不同，铝块和铜块、锌块因此获得不同的运动轨迹，从而实现分离。涡电流分选对铝与非铝有色金属的分离效率可以达到较高水平，配合风选和筛分，终能够得到纯度达标的废铝碎料。

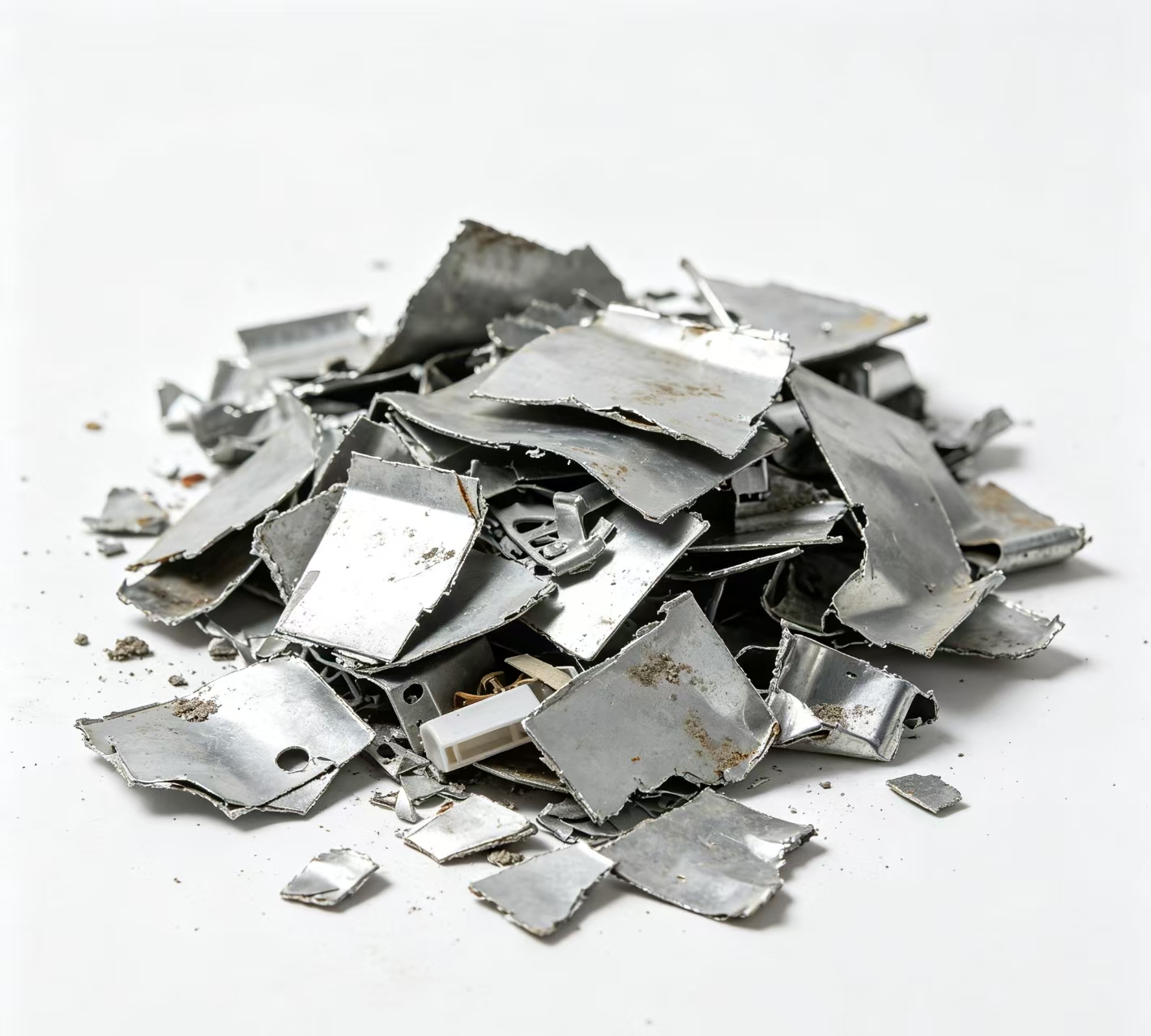

经过破碎和分选后的铝合金碎料，体积均匀、杂质含量低，可以直接进入熔炼环节，生产再生铝合金锭，重新回到制造业的原料循环中。
破碎分选对废铝回收意味着什么
从资源效率的角度看，破碎分选环节的价值远不止“把东西弄小”那么简单。破碎解离的充分程度，直接决定了后续分选的精度，进而影响再生铝的纯度。纯度越高的废铝碎料，在熔炼时对合金成分的干扰越小，再生铝的品质就越接近原生铝，回收的经济价值也就越高。
从环境层面看，经过破碎和分选的废铝碎料在熔炼时，杂质带来的能耗和排放都更低。铝合金的机械回收成本大约只有原生铝材生产成本的30%到50%，每回收一吨铝合金，可以节省约四吨铝土矿的开采。破碎分选工序的运转，正是让这条低成本、低排放的回收路径变得可行的技术基础。
随着废铝回收量的持续增长，破碎分选设备的自动化程度和分选精度也在不断提升。从单纯的“碎得动”，到“碎得匀、分得净”，设备的进步正在让更多原本难以处理的混合铝废料进入高值化利用的通道。
巩义市科胜机械制造有限责任公司长期专注于撕碎机和破碎设备的制造，产品覆盖金属撕碎机、双轴撕碎机、四轴撕碎机、金属破碎机、易拉罐粉碎机、压块破碎机等多个系列，能够适应废铝、废钢、废旧家电、大件垃圾等多种物料的破碎需求。在铝合金垃圾箱及其他铝废料的破碎分选场景中，科胜机械的设备方案注重刀片寿命、出料均匀性和运行稳定性，为废铝回收企业提供从破碎到分选的装备支撑。
